北条麻妃在线观看,国产播放器一区,日本丶国产丶欧美色综合,亚洲一区二区三区高清,九九九国产,亚洲欧美久久精品一区

       我們之前經常說的是直讀光譜分析儀的常規分析原理，怎么個激發過程，然后怎么產生數據這樣，今天我們可能講的更為細致，也是從直讀光譜分析儀內部看分析過程。

       光電直讀光譜分析時，電極架激發區域充氬氣，使樣品在控制氣氛下激發。在使用氬控制氣氛以后，試樣的激發在惰性氣體保護下進行，可以減少合金元素對氧親和力作用的影響；同時還可以驅盡試樣激發時釋放出的氧、氮和水分子氣體，使光譜線強度更加穩定。另外在氬氣的氣氛下激發，電離比較容易。對提高離子線的強度更加有利。

       在氬氣氛中激發和在空氣中激發不同，激發時生成激發斑點不同，產生兩種不同的放電即凝聚放電和擴散放電。形式不同，分析準確度不同。

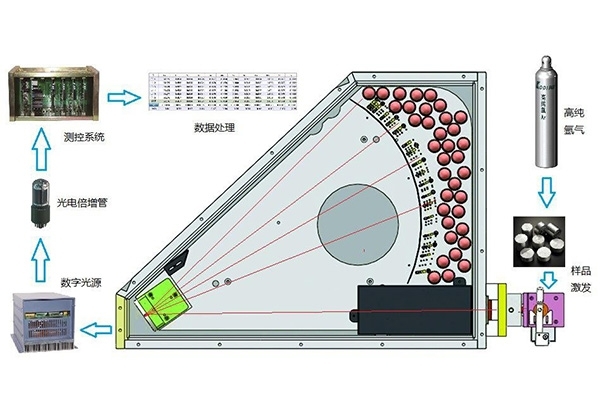

直讀光譜儀激發過程圖解

       這兩種放電在間隙中釋放出的能量相同、凝聚放電形式的樣品蒸發較烈，放電集中在樣品的較小面積上，而擴散放電形式樣品的蒸發不烈。凝聚放電在陰極處的放電電流密度大。以上兩種放電所得分析結果差別很大。

       氬氣的純度和流量、光源的參數，鋼中一些元素的含量高低都是產生不同放電形式的原因。樣品表面有氣孔、夾雜、油污、殘余水份都會引起擴散放電。氬氣純度不夠或未經氬氣凈化處理引起的擴散放電。澆鑄狀態的鋼樣比鍛軋狀態的鋼樣更易引起擴散放電。樣品中如含有易氧化的元素如硅、鋁、碳、鉻等含量高時生成穩定化合物，往往導致擴散放電。引起擴散放電的原因是由于含有一定數量的氧。

       光電直讀光譜分析，用的是低壓火花，放電是單向的。由于單向，上下電極有極性，采用樣品接負，輔助電極接正，這樣對樣品激發，具有電侵蝕作用。所謂侵蝕，指金屬樣品在光源的作用下，其表面物質的損失、樣品侵蝕厲害，則進入分析間隙的物質量多。

       物質的侵蝕取訣于放電電流密度和放電時間的長短。在單向放電下，陰極上的電侵蝕要比陽極上快許多倍。我們利用這電侵蝕現象使分析樣品有較大的蒸發速度進入分析間隙。而使輔助電極在激發過程中很少消耗，這種單向電侵蝕的產生主要是在脈沖放電作用下，離子轟擊樣品所致。
